解析機能付きセントラルモニタ DS-1700システム

フクダ電子

生体情報モニタ

~For Each and Every Patient~
迅速に,正確に,事前に多彩な機能で医療現場をサポート。

解析機能付きセントラルモニタ DS-1700システム
掲載製品の資料請求・お見積もりはこちら

一般病棟からICUなどにおいて,有線・無線システムの混在する多様な構成に対応。最大32床の同時モニタリングが可能。

メーカーページへ

4つの特長



特長<1>

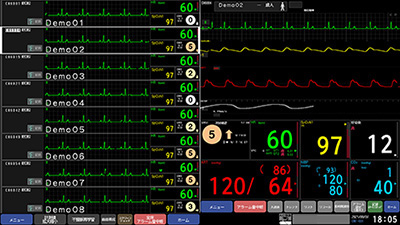

[Focus] 計測値表示にはユニバーサルフォントを採用。
急変時にはセントラルモニタの表示を瞬時に確認,対応することが求められます。とくに数字の視認性に優れ,誰にでも見やすく,読みやすいユニバーサルフォントを採用することで,計測値の確認がしやすい仕様になっています。

[Focus] 計測値表示にはユニバーサルフォントを採用。





特長<2>

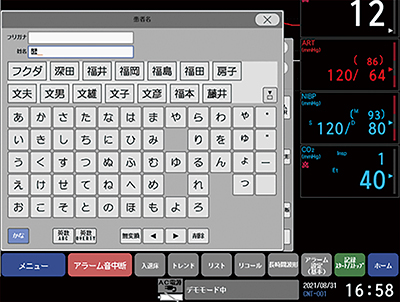

[Focus] 予測変換システムを搭載し,患者名の入力がよりスムーズに。
スマートフォンに使用されている日本語のかな変換の予測入力機能に対応した日本語入力システムを搭載。 最新の入力システムによって患者名の入力作業がスムーズかつスピーディーに。多忙な医療現場での時間削減をアシストします。

[Focus] 予測変換システムを搭載し,患者名の入力がよりスムーズに。



特長<3>
[Support] 患者急変の予兆を知らせるEWS等のスコアリング機能で意思決定をサポート。
Rapid Response System(RRS:院内迅速対応システム)は,定められた基準のもとに専門チームが早期介入,治療を行うシステムとして,現在多くの医療機関で導入されています。Early Warning Score(EWS:早期警告スコア)は,RRSの発動基準となる呼吸数や体温,血圧,酸素飽和度,意識レベルの有無をスコア化したもので,任意に設定した基準をもとに患者管理が行えます。
また,病院の運用に合わせて任意にパラメータを組み合わせてスコアを設定できます。

[Support] 患者急変の予兆を知らせるEWS等のスコアリング機能で意思決定をサポート。



特長<4>
[Original] フクダ電子独自のAF解析フローを搭載。
28種類の不整脈解析アルゴリズムに加え,オリジナルの心房細動(AFib)解析フローを搭載。国内で高いシェアを誇る心電計のホルター解析で培った解析技術をセントラルモニタの開発にも活かしています。

[Original] フクダ電子独自のAF解析フローを搭載。



特長<5>
 [Streamline] アラーム集計機能で不必要なアラームを削減。
生体情報モニタのアラーム発生状況を見える化することで,不必要なアラームを削減。
質の高いモニタリング環境の手助けに。



特長<6>
 [Streamline] スクリーンショット機能でUSBメモリに画像データが保存可能に。

セントラルモニタ:DS-1700LRE
セントラルモニタ:DS-1704RE
セントラルモニタ:DS-1708RE
セントラルモニタ:DS-1712RE
拡張表示器:LC-1721AT
SDカード:FSD-64G
リチウムイオンバッテリパック:BTO-005
テレメータ受信ユニット:WE-8000
ベースユニット:LWB-8000
増床RFモジュール:RFM-W1F
モニター用トロリー下ユニット:OTO-13
8400用トロリー上ユニット:OAO-8400
トロリー用収納ボックス:OAO-91A
無線双方向モジュール:HTC-702
ホイップアンテナ:FUKU-429LF
モニタ用リモコン:CF-820

ディスプレイサイズ:21.5インチワイド 解像度(1,920×1,080dot)

最大表示床数(1画面):32床

最大表示波形数:32本(単体時) 64本(拡張表示器使用時)

波形表示時間:約17.8秒

掃引速度 循環器系:12.5mm/s,25mm/s
    呼吸器系:6.25mm/s,12.5mm/s,25mm/s

波形表示方式:ステーショナリトレース

操作:タッチパネル,リモコン,キーボード,マウス

表示項目

波形:心電図(ECG),呼吸(RESP),観血血圧(BP1~8),動脈血酸素飽和度(SpO2-1,SpO2-2),炭酸ガス濃度(CO2),酸素濃度(O2),麻酔ガス濃度(AGENT),気道内圧(AWP),気道流量(AWF),換気量(AWV)

計測値:HR,PR_SpO2,PR_SpO2-2,PR_I BP,ST- A ~ C,BP1 ~ 8,NI BP,NI BP リスト,SpO2,SpO2-2,SpCO, SpCO-2, SpMet,SpMet-2,SpHb,SpHb-2,RR_I MP,RR_GAS,RR_VENT,RR_SpO2,T1 ~ 8,Tb,VENT,BI S,INVOS,CO2,O2,N2O,Agent,SPI RO,VENT- A,VENT- B,Hemo- A,Hemo- B,EWS,ODI ,QTc,QTc- A,QTc- B,QTc- C,SI ,RPP

不整脈イベント:28項目
Asystole,VF,VT,Slow VT,Run,Couplet,Pause,Bigeminy,Trigeminy,Frequent,Tachy, Brady,Ext Tachy,Ext Brady,Triplet,R on T,Multif orm,Vent Rhythm,SVT,AFib,Irregular RR,Prolonged RR,S Frequent,S Couplet,VPC,SVPC,Pacer not Capture,Pacer not Pacing

長時間波形記憶:32波形336時間/64波形240時間/256波形96時間

グラフトレンド項目:HR,ST1,ST2,ST(I ~V6) ,SpO2,SpO2-2,PR_SpO2,PR_SpO2-2,VPC,VPC_HOUR,ΔST1,ΔST2,ΔST(I ~V6),QTc1,QTc2,QTc(I~V6),AFib,AFib 1h,AFib 24h,NIBP,BP1 ~ 8,PR_IBP,PDP,CPP,T1 ~ 8,SI,RPP,Tb,RR_IMP,APNEA,EtCO2,InspCO2,RR_ GAS,ExpN2O,InspN2O,ExpAGT,InspAGT,MAC,RR_VENT,ExpO2,InspO2,PI,PI-2,PVI,PVI-2,SpCO,SpCO-2,SpMet,SpMet-2,SpHb,SpHb-2,PEAK,PEEP,ExpMV(Vigilance) SvO2,ScvO2,CCO,CCI ,BT
(その他) BIS,Lt-rSO2,Rt-rSO2,S1-rSO2,S2-rSO2

グラフトレンド時間:48時間 336時間(FSD-64G使用時)

リストトレンド項目:HR,VPC,VPC_HOUR,ST1,ST2,ST(I) ~ ST(V6),ΔST1,ΔST2,ST(I~V6),QTc1,QTc2,QTc (I~V6),AFib,SpO2,PR_SpO2,SpO2_2,PR_SpO2-2,BP1-S ~ BP8-S,BP1-D ~ BP8-D,BP1-M ~ BP8-M,NIBP-S ~ NIBP-M,PR_IBP,CPP,PDP,PAWP,T1 ~ T8,Tb,PI,PI-2,PVI,PVI-2,SpCO,SpCO_2,SpMet,SpMet_2,SpHb,SpHb_2,EtCO2,InspCO2,APNEA,RR_IMP,RR_GAS,RR_VENT,RR_SpO2,O2- E,O2-I ,N2O- E,N2O-I,AGT-E,AGT-I,AGT2-E,AGT2-I,E-TV,I-TV,E- MV,P- PEAK,PEEP,P- MEAN

(Vigilance):SvO2,ScvO2,SaO2,O2EI,B-Temp,SI,RPP,CCO,CCO STAT,CCI,CCI STAT,DO2, RVEF,RVEF STAT,VO2,SV,SV STAT,SVI,SVI STAT,SVR,SVRI,SVV,EDV,EDV STAT,EDVI,EDVI STAT,ESV,ESVI,CFI,iCO,iCI,iSV,iSVI, iSVR,iSVRI,GEDV,GEDI,GEF,EVLW,ELWI,PVPI,ITBV,ITBI,VO2e,VO2I ,VO2I e,iB- Temp,SQI ,MAP,CVP,HR,PR,SpO2,iMAP,iCVP,iAvgPR,DO2I,HGB,dPmx,CO CAL

(ベンチレータ):E-TV,I-TV,E-MV I-MV,SMV,P-PEAK,P-PAUSE,PEEP,P-MEAN,P-MIN,E-RES,I-RES,FiO2,D- COMP,S- COMP,I: E,S_RR,VTCO2,et CO2,VCOv,Fl owee,Ti ,Ti /Ttot,PEEPtot,El ast ance,D- Chara. ,Leakage,S-Mve/Mve,Tc,WOBvent,WOBpat,CPAP,P 0.1,Edipeak,Edimin,SBI,VT/PBW

(麻酔器) Sup.Air,Sup.O2,Sup. N2O

(その他) BIS,SQI,EMG,SR,Lt-rSO2,Rt-rSO2,S1-rSO2,S2-rSO22,tcpO2,tcpCO2

リストトレンド時間:48時間 336時間(FSD-64G使用時)

リコール件数:最大1,000件(FSD-64G使用時)

アラーム履歴:5,000件/床

保護の形式による分類:クラスI機器,内部電源機器

電源入力:100VA

バッテリ駆動時間:60分 ※オプション
