ホーム inNavi Suite 東芝メディカルシステムズ Technical Note超音波診断装置「Aplio 500」─生まれ変わったAplioが，新たな未来を切り開く

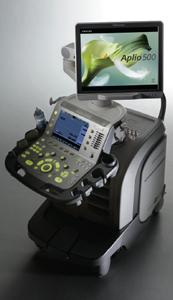

東芝が新開発した超音波診断装置「Aplio 500」（図1）は，４つのコア技術（High Density Beamforming/Realtime Application Platform/High Density Rendering/iStyle+）を特長とした画期的な装置である。

■ High Density Beamforming

High Density Beamformingとは，高画質を実現する新画像エンジンである。生体特性（音速など）のバラツキによる方位分解能の劣化を補正し改善するTSO（Tissue Specific Optimization）（図2）をはじめ，空間/周波数コンパウンド技術により空間分解能を向上させるApliPure+や，組織の連続性を高め，コントラスト分解能を向上させるPrecision Imagingにより高画質を実現している。また，腹部エコーにおいて，従来の画質を保ちつつ従来の2倍以上のフレームレートを実現し，小病変の検出能の向上が期待される。

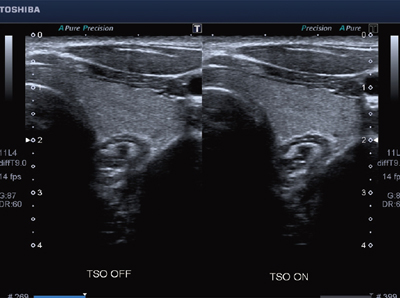

図2　TSOが働いている右の画像では方位分解能が向上している

■ Realtime Application Platform

Realtime Application Platformとは，高速リアルタイム処理を実現し，新アプリケーションを可能とするプラットフォームである。elastographyをはじめ，びまん性肝疾患の評価に期待される当社独自のASQ（acoustic structure quantification）をリアルタイム化。また，エコー像とCT画像を連動させ，病変の検出および治療支援に有効なSmart Fusionにも新たに対応している（図3）。これらの機能により，病変の検出および質的診断に期待が持たれる。

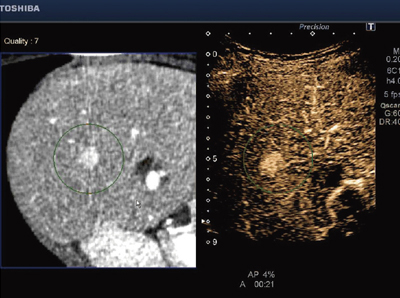

図3　同じ病変部位をCTと超音波の両方から観察するSmart Fusion

■ High Density Rendering

High Density Renderingとは，高速な3D/4Dのvolume rateを実現する新エンジンである。高速かつ高画質に得られた3D画像の管腔を内側から観察するFly Thruは，膵管，胆管，尿管，血管，乳管，消化管など，幅広い領域で期待が持たれる新機能である（図4）。

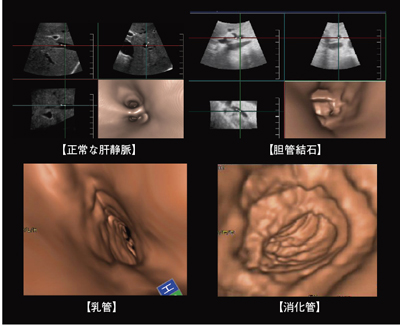

図4　新しい視点から管腔臓器を観察するFly Thru

■ iStyle+

快適な検査環境を実現するためのエルゴノミクスコンセプト，iStyleがさらに進化。操作パネルやTCS（Touch Command Screen）を自在にカスタマイズしたり，検査部位や体形に合わせた検査をワンタッチで行えるQuick Start，グラフィカルなインターフェイスによるわかりやすいプローブ切り替えなどで（図5，6），よりスムーズなワークフローの実現をサポートする。

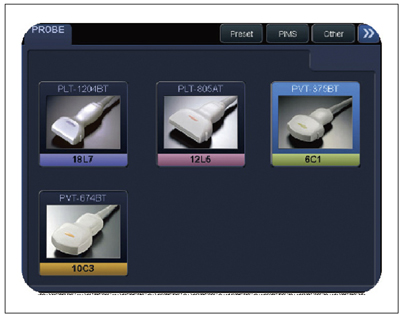

図5　TCSには選択可能なプローブのアイコンが表示される

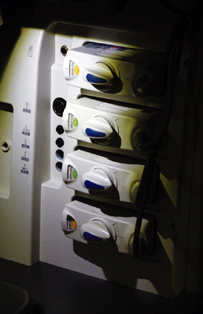

図6　プローブコネクタの照明で付け替えも容易
