2015-4-13

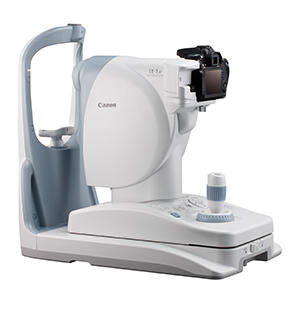

CR-2 AF

キヤノンは，無散瞳型デジタル眼底カメラの新製品として，白内障向け画像処理を搭載し，より鮮明な眼底画像を表示できる「CR-2 AF」を2015年4月16日より発売する。

「CR-2 AF」は，赤外光で観察するため散瞳剤（瞳孔を開く点眼剤）を使用せず，45°のカラー眼底写真が撮影できる無散瞳型デジタル眼底カメラの新製品で，専用のデジタル一眼レフカメラの搭載で高画質と小型軽量化を両立した「CR-2」（2010年12月発売）の後継機種。今回の新製品は，世界初となる白内障向け画像処理や，キヤノン初となるコントラスト強調機能を搭載することで，より鮮明な画像が撮影できる。また，高速のオートフォーカス，オートショットなどのオート機能を搭載し，簡単な操作で高画質な眼底画像を撮影することができる。健診施設を中心に，眼科クリニックや一般病院での導入を想定している。

●主な特長

CR-2 AF 使用イメージ

1．白内障向け画像処理とコントラスト強調機能を搭載，より鮮明な画像を表示

• 白内障など中間透光体の混濁により不明瞭で眼底の状態が分かりにくい眼底画像に対し，撮影後に画像の「明暗」や「色味」を比較し調整を行う白内障向け画像処理機能を搭載。
  視神経乳頭や網膜の血管を見やすくした画像を提供可能。
• 血管と網膜など血管以外の周囲の「明るさ」と「赤み」の差を強調し，血管を際立たせることができる画像処理を行う，コントラスト強調機能を搭載。血管や視神経乳頭辺縁部の形状，黄斑部などの特徴の視認性が向上。

2．眼底撮影を容易にするオート機能を搭載

• 従来機種「CR-2」（2010年12月発売）にも搭載している被検眼に応じて露出を自動で調整するAE機能に加え，観察時の前眼／眼底自動切り替え機能，焦点を自動で合わせるオートフォーカス機能，適正な位置とタイミングで撮影を自動的に行うオートショット機能を新たに搭載。これらのオート機能により，検査時間を短縮し，高画質な眼底画像を効率的かつ容易に撮影可能。

3．前眼IR撮影機能

• マイボーム腺が反射しやすい波長の近赤外光を用いて撮影する，前眼IR撮影機能を搭載。ドライアイに関連が高いマイボーム腺の状態を確認可能。
• 操作パネル上のボタンを切り替えることで前眼IR撮影が可能。マイボーム腺撮影専用の撮影装置が不要になるため，機器導入コスト削減に寄与。

4．用途に応じて幅広いISO感度設定に対応

• 5段階のISO感度（ISO400／800／1600／3200／6400）のカラー撮影の設定が可能。用途に応じて最適なISO感度を選択可能。
• 低感度設定時には，ノイズを抑えた高画質な撮影を実現。
• 高感度設定時には低光量のフラッシュで撮影が行えるため，被検者が撮影の際に感じるまぶしさによる不快感を軽減。さらに，縮瞳（瞳孔が縮小すること）を低減できることから，左右眼連続撮影が容易となり検査時間も短縮可能。

5．眼底撮影に適した画像処理

• キヤノンのレンズ交換式カメラ「EOS」で培った技術を用いた，専用のデジタル一眼レフカメラを搭載したことにより，眼底画像に特化した階調表現を実現。低輝度部（黄斑）の階調を維持しながら，高輝度部（視神経乳頭）の白とびを軽減。
• 専用のデジタル一眼レフカメラを搭載することで，眼底撮影に適した画像処理を実現し，病変部位や注目領域の視認性が向上。

6．コンパクトで優れた操作性

• 本体が小型でスリムなため，被検者を介助しながらの撮影が容易。
• 眼底カメラの観察モニターの視認性を改善し，アライメント調整が容易。
• 本体の上下動，前眼／眼底観察の手動切り替え，フォーカス手動切り替えをジョイスティックに集約。検査に必要な一連の操作を手元で行うことが可能。
• パソコンに表示される前に，眼底カメラの観察モニターで撮影直後の画像を表示。撮影者の動作を極力減らし，効率的に画像の状態を確認。

7．DICOM規格標準に対応

• 医用画像の標準規格となりつつあるDICOM規格に標準対応。サーバーへの画像転送だけでなく，属性情報の取得（MWM）の機能も装備。
