2014-12-10

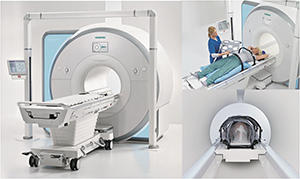

MAGNETOM Combi Suite Radiation Therapy
- RT pro edition -

• 日本放射線腫瘍学会^*1 で出展
• MRI が生み出す，優れた解剖学的位置情報，機能情報を放射線治療に活用
• 撮像ワークフローを改善する「RT Dot ^*2 エンジン」を搭載
• MRI による幾何学的画像歪みの低減
• 外部レーザー，放射線治療用固定具に対応

シーメンス・ジャパン（株）は，高精度放射線治療で求められる位置決定の精度向上，および効果判定に応える新たなMRI装置「MAGNETOM Combi Suite Radiation Therapy - RT pro edition -」の販売を開始した。本装置は，シーメンスの高性能MRI装置である1.5T 「MAGNETOM Aera」および3T「MAGNETOM Skyra」に放射線治療用アクセサリーならびにアプリケーションを搭載し，高精度かつ高機能情報を得られるようになる。これにより，腫瘍伸展範囲の同定をさらに的確に設定できる新たなスタイルを実現する。

例えば，CT画像では正常組織と病変部の識別が難しい頭頸部や骨盤腫瘍に対し，本装置は多種多機能なMR画像をフュージョンすることで高精度な放射線治療を可能にする。これにより，正常臓器容積精度の向上や，危険臓器（OAR: organs at risk）への照射線量を低減することが可能となり，正常組織障害発生確率（NTCP: normal tissue complication probability）の低下が期待される。加えて，MRIは高い腫瘍活性度（tumor activity）や細胞の充実性（cellularity）を視覚化できるため，肉眼的腫瘍体積（GTV: gross tumor volume）の設定精度が向上し，同時追加照射による病変への高線量照射や治療期間の短縮が期待される。MR検査により早期治療効果判定を可能にすることで，追加照射の早期決定や化学療法の併用開始時期の決定にも貢献する。

●「MAGNETOM Combi Suite Radiation Therapy - RT pro edition -」の概要

■ワイドボア径：70cm，高密度コイルエレメント
MAGNETOM AeraおよびMAGNETOM Skyraは，70cmのワイドボアデザインのため，放射線治療用固定具を付けたまま，高い感度域を有するTim4Gコイルシステム（48チャンネルRF受信システム）で広範囲に信号を受信することができる。頭頸部領域だけでなく上腹部領域や骨盤部領域へも応用できる。

■RT Dot エンジン
CT画像と異なり，MR画像を放射線治療や効果判定に用いる場合，磁場による辺縁部のゆがみやポジションの再現性などが大きな問題であった。今回これらの問題を解決するため，RT Dot エンジンを開発。RT Dot エンジンは，専用シーケンスの開発および自動撮像化，三次元に対応した自動画像歪み補正機能，自動MPR再構成機能 ^*3，外部レーザー中心撮像などを行うための独自のソリューションであり，複雑なMRの撮像などによる不安定要素を払拭した。また，放射線治療用固定具の発熱基準に沿って，自動的に制御できる電波調整機能を装備することで，患者に優しい画像診断を実現した。

■放射線治療用MR対応アクセサリー
MR装置対応の外部レーザーポインター^*4を装備するほか，放射線治療用固定具を装着した状態での頭頸部や体幹部のMR検査において，高密度受信コイルの使用を可能にした。これにより，体表面の正確なポジショニングが可能になる。

^{*1 「日本放射線腫瘍学会第27回学術大会」：2014年12月11日（木）～13日（土） パシフィコ横浜にて開催
*2 Day optimizing throughput
*3 多断面再構成技術
*4 LAP社製}
