本稿では，「Aquilion ONE」（図1）のデュアルエネルギーシステムについて紹介する。
Aquilion ONEは，1回転最短0.35秒で体軸方向に160mmの範囲を撮影することができるCT装置であり，デュアルエネルギーシステムはこれを生かした撮影方法を採用している。

■ デュアルエネルギーとは

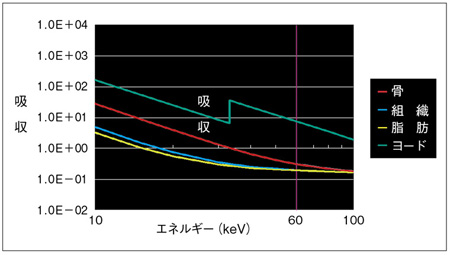

X線CTは，60keV前後のエネルギーのX線を用いて人体の断層画像を得ている。図2に，CT検査に馴染みの深い軟部組織，脂肪，骨，ヨードのX線吸収係数を示す。図中の縦線は60keVを示しているが，この周辺の異なるエネルギー（管電圧）で撮影し，CT値の違い（X線吸収係数の違い）からシングルエネルギーより多くの情報を得るのが，デュアルエネルギーの考え方である。

■ デュアルエネルギー撮影

Aquilion ONEのデュアルエネルギー撮影“DE-Vol”は，以下の特長を持っている。

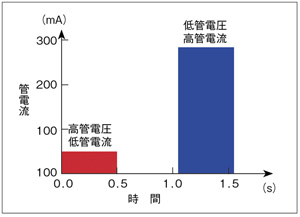

（1）160mmを1.6秒で撮影（図3）
新しい撮影モードDE-Volは，体軸方向に160mmの撮影範囲を持つArea Detectorを生かしたボリューム撮影であり，2種類の管電圧でのボリューム撮影を連続して行う。
典型的な架台回転速度0.5秒の条件で，160mmの範囲のデュアルエネルギー撮影を約1.6秒で行うことができる。架台回転速度0.35秒では，最短約0.87秒での撮影が可能である。

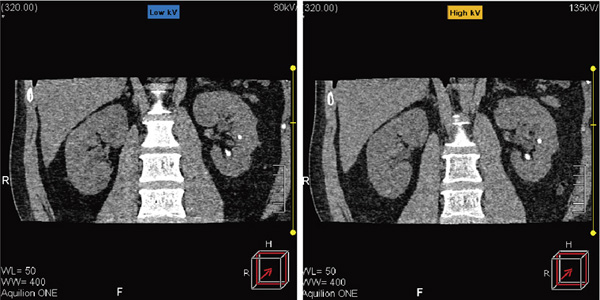

（2）管電流の設定が自由（図4）
デュアルエネルギーによる解析は，CT値の比較となるため，2つの管電圧の画像のSD値がそろっていることが望ましい。DE-Volでは管電流の設定に自由度があり，管電圧に応じて適切な管電流を用いることができる。管電流はメニューから選択，または，数値入力により簡単に設定することができる。
また，管電流自動設定機能である“Real EC”を用いることにより，2つの管電圧それぞれで指定したSD値を得るための管電流を自動的に設定することも可能である。

（3）フルFOV
装置のFOVをフルに生かすことができ，体格の大きな患者さまや，対象部位が末梢・辺縁にある場合でも安心して検査を行うことができる。

（4）ボリューム撮影
ボリューム撮影を採用しているため，ヘリカルの軌道ズレによる位置ズレが発生しない。
これらより，DE-Volで撮影された2つのボリュームは，それぞれ適切な管電流やFOVが設定されており，シングルエネルギーとしての読影も通常どおりに行うことができる。

■ デュアルエネルギー解析

Aquilion ONEのデュアルエネルギー解析ソフトウエアでは，デュアルエネルギー撮影で得られたCT値のペアから，対象部分があらかじめ設定した2つの物質のどちらに近いかを判別することができる。操作の概要は，下記のとおりである。

（1）解析ソフトウエアを起動し，解析対象のボリュームを読み込む。
（2）ボリューム上で，解析対象部分を選択しセグメンテーションを行う。
（3）Analyzeボタンを押すと，解析結果が表示される。

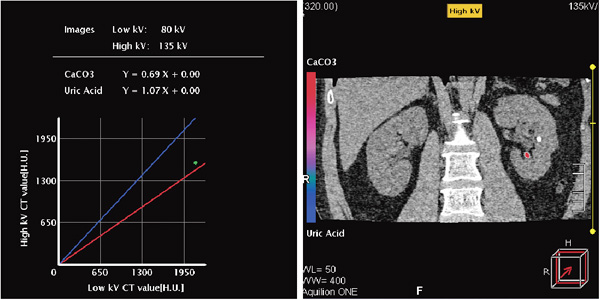

解析結果は図5のように，グラフとカラーコーディングにより表示される。左側のグラフは，横軸が低管電圧，縦軸が高管電圧のCT値であり，（2）で選択した部分のCT値を確認することができる。赤と青の線は，あらかじめ設定された2つの物質がグラフ上で取りうるCT値を示しており，図5では，青が尿酸，赤が炭酸カルシウムから得られた値である。このグラフの上に，選択した部分に相当する点がプロットされる。図5の場合は，赤い線の近くに点がプロットされ，炭酸カルシウムに近いことが示唆される。右の画像には，選択した部分がどちらの物質に近いかが，グラフとカラーコーディングにより示される。色使いはグラフと同じで，青が尿酸，赤が炭酸カルシウムであり，（2）で選択した部分の計測結果から，赤く表示されている。このようにして，選択した部分のCT値を，基準となる物質のCT値と比較しながら確認することができる。

■ 今後の展望

図2より，X線CTで用いるエネルギーの範囲で，軟部組織や脂肪に比べて，ヨードや骨（カルシウム）は吸収の性質が異なることがわかる。
今後，この性質を生かして，造影剤の存在確認，軟部組織/造影剤/石灰化の分離など，臨床上有用なアプリケーションの開発が期待される。

＊Aquilion ONEは東芝メディカルシステムズ株式会社の商標です。
