Biograph Horizon

シーメンスヘルスケア

PET/CT

「高画質」,「検査効率」,「コスト効率」を追求した次世代のPET/CTシステム

Biograph Horizon
掲載製品の資料請求・お見積もりはこちら

これまで高品質で定評のあるPET/CTシステム「Biograph mCT」と同じHi-Rez LSO検出器を採用,また,ノイズを大幅に削減するTOFテクノロジーや高速の画像再構成エンジンを搭載し,腫瘍領域のみならず,心臓や頭部領域においても高分解能PET 画像を描出し,より正確で効率的な検査を行うことができます。

メーカーページへ

特長<1>
妥協を許さないPET検出部
Thin slice 2mm PETおよびHi-Rez LSO検出器の搭載により,Biograph mCTと同等の高い再現性と定量性をもたらすPET画像を提供します。

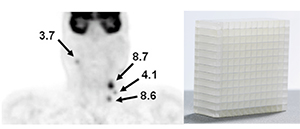

4.0mm HiRez-LSO

4.0mm HiRez-LSO

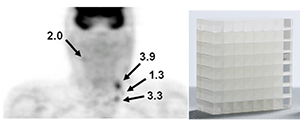

6.3mm LSO (従来型)

6.3mm LSO (従来型)



特長<2>
検査者および患者の負担を軽減

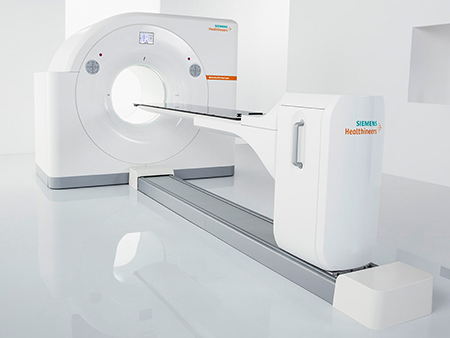

130cmのコンパクトなショートガントリ設計は,患者の精神的な負担を軽減します。ガントリフロント部分の操作ボタンやタッチパネルの操作性の向上,リニアモータ駆動式寝台のスピーディーな動きにより,セットアップ時間を短縮し,患者および検査者の被ばく低減にもつながります。

検査者および患者の負担を軽減



特長<3>
PETにおける高分解能画像再構成機能
PET・CT装置の今後10年の運用を考慮すると,全身撮像だけではなく頭部撮像の重要性も増し,より高分解能画像の出力が必要となります。Isotropic(等方性)を実現する4×4 mm LSOクリスタルを使用したデータ収集は,CT やMRIと同じ512 x 512マトリクスでの画像再構成を実現しました。 全身撮像のプロトコルにおいて,頭部の収集時間を長く設定し,通常の全身画像に加え高分解能な頭部 画像出力にも対応可能です。



特長<4>

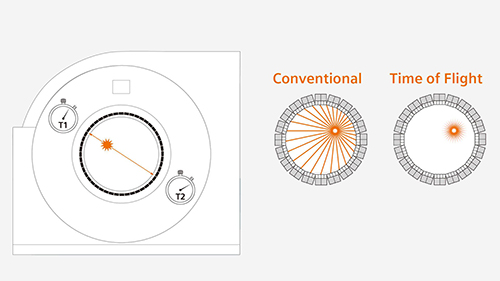

TOF技術による読影しやすいPET画像
TOF(Time of Flight)技術は,患者の体格に左右されることなく小さな病変を正確にとらえ,読影しやすい安定したPET画像を提供します。

TOF技術による読影しやすいPET画像



特長<5>

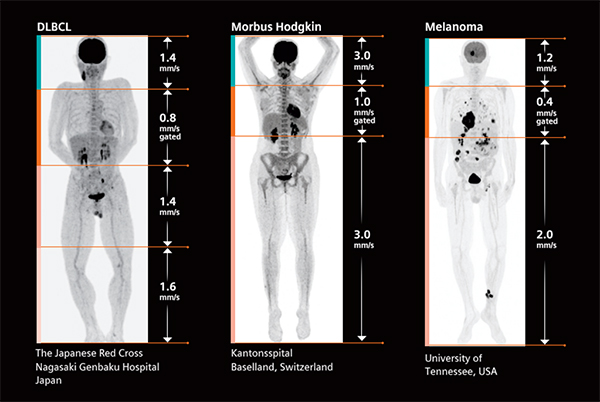

速度可変型寝台連続移動によるPET全身撮像技術
FlowMotion技術は,必要最小限の範囲設定を可能にし,短時間PET撮像設定に自由度をもたらします。また,CT撮影範囲もPET同様に設定できるため,被ばく低減にもつながります。さらに速度可変技術により,任意範囲での目的別撮像が可能です。

FlowMotion



特長<6>
CT画像での金属アーチファクト低減機能「iMAR」
PETの画像再構成における補正はCTの情報を使用します。
CT装置で普及している金属アーチファクトへの対応も重要な要素の1つです。iMARは金属により失われたジオメトリー情報とCT値を高い精度で復元することが可能です。また,対象とする金属やアーチファクトの種類,撮影部位に応じて,最適化された8種類の低減アルゴリズムを選択でき, さまざまな臨床条件に対応することができます。

・ガントリ
・撮影寝台(リニアモータ駆動)
・操作コンソール(2面モニター)
・付属品

*CT部の仕様
・16スライスCT
・X線定格出力 55kW
・X線管球の蓄熱熱容量 6MHU相当
・X線管球の冷却効率 810KHU/min
・X-Y断面内電磁焦点偏向システム(Flying Focal Spot)
・CT自動線量調整(CARE DOSE 4D)
・CT自動管電圧制御機構(FASTkV)
・拡張FOV 70cm CT画像(HD-FOV)
・CT画像再構成時間(20枚/秒)FBP

*PET部の仕様
・LSOクリスタル 4.0 x 4.0 mm
・TOF時間分解能 540 psec(自社基準),565 psec(NEMA NU2 2018)
・TOFゲイン 2.5倍
・撮像方法 スタティック,マルチベッド,リストモード
・画像再構成法 3D-FBP(DIFT),3D-FBP(DIFT)+TOF,3D-OSEM,
 3D-OSEM+PSF,3D-OSEM+PSF+TOF
・散乱線補正方法 相対的方法,絶対的方法

・FlowMotion
・Whole-body Dynamic
・治療計画用天板

・OncoFreeze
・OncoFreeze AI
・SAFIRE
・iMAR
・Auto Image Fusion

※オプション機能を含む

・全国にサービス拠点を配置
・コールセンターにて画面共有を行い,操作方法をサポート
