Trinias C16/C12/F12 unity smart edition

島津製作所

X線血管撮影装置 デジタル(FPD)シングルプレーン 床置式 天井走行式

Crossover Angiography System

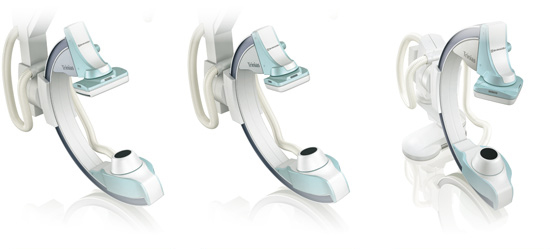

Trinias C16/C12/F12 unity smart edition
掲載製品の資料請求・お見積もりはこちら

血管撮影システムを1台で運用している病院向けに,限られたスペースでのワンマンオペレーションを支援する目的で開発したモデルです。頭部から心臓,腹部,下肢までの広い領域の血管内治療を1台で支援します。
術者が手技に専念できる環境を実現するため,手技中に必要な情報をメインモニタに集約したインターフェイスを新たに採用。
また,ワークスペースを拡大すべく,制御キャビネットの設置面積を約30%低減しました。システムの信頼性向上を図るために新しい通信方式も導入し,操作室と機械室を繋ぐケーブル本数を1/7に減らすなど,シンプルな設計を追求しました。

メーカーページへ

特長<1>
カスタマイズ可能なタッチパネルに,モニタ画面操作の全てを集約
-SMART Touch-
透視・撮影プログラム変更をはじめ,多様な機能切り替えから画像選択まで全ての画面操作をタッチパネル(SMART Touch)に集約しました。表示内容のカスタマイズも可能です。
もっとわかりやすく,術者の意のままに,一歩先のハイレベルな手技・手法をサポートします。

カスタマイズ可能なタッチパネルに,モニタ画面操作の全てを集約



特長<2>
観察部位の3次元的なミスレジストレーションを自動補正 Flex-APS
リアルタイムDSAで,観察部位のねじれなど動きによる3次元的なミスレジストレーションを自動補正します。血管の視認性が向上し再撮影の手間が
低減できます。



特長<3>
下肢全域をリアルタイムで繋ぎ合わせて表示 SCORE Chase
動きに強いリアルタイムDSAであるSCORE RSMを撮影後,瞬時に自動でつなぎ合わせて表示できます。下肢全域を一度に観察することができます。



特長<4>
拍動で動くStentを固定表示 SCORE StentView
拍動で動くStentを後処理でなくリアルタイムで固定表示できます。Stentをオーバーラップさせる際や,Stent内でのBalloon再拡張実施時の位置関係把握に威力を発揮します。更に,複数マーカーでの自動検出を可能にしたROI指定機能により検出効率を高め検査時間の短縮に寄与します。

拍動で動くStentを固定表示 SCORE StentView



特長<5>
デバイスの視認性が向上 SCORE StentShot
ステントを強調し画像ノイズを大幅に低減することで,X線を増加することなくステントの視認性を更に向上させます。

デバイスの視認性が向上 SCORE StentShot

※オプション

・Cアーム型保持装置(FPD,X線管球含む),カテーテルテーブル,モニタ懸垂器(モニタ含む),デジタル撮影装置,高電圧発生装置

・Cアーム <C16/C12:天井走行>
スピード 25°/秒(可変速)
透視撮影可能範囲(横手方向)約2100mm
透視撮影可能範囲(長手方向)約1900mm
<F12:床置>
アーム軸数 6軸(アーム基台部3軸)
スピード 25°/秒(可変速)
透視撮影可能範囲(横手方向)約1400mm
透視撮影可能範囲(長手方向)約1900mm
・FPD 16 × 12インチ(C16)
12 × 12インチ(C12/F12)

・SCORE Chase
・SCORE StentView
・SCORE StentShot
・SCORE Navi/Navi+Plus
 ほか

・SCORE Chase
・SCORE RSM(動きに強い新方式DSA)
・SCORE StentView
・SCORE StentShot
・SCORE Navi/Navi+Plus
ほか

・双方向リモートメンテナンスSite-View Plus
・全国にサービス拠点を配置
・各種メンテナンス・プランを用意しておりますのでサービス担当者へお問い合わせください。

掲載製品の資料請求・お見積もりはこちら

●お問い合わせ先
株式会社島津製作所
京都市中京区西ノ京桑原町1
https://www.med.shimadzu.co.jp/
医用機器事業部 グローバルマーケティング部 販売促進グループ
